Menottes à dégagement rapide ayant des moyens primordiaux pour permettre une double utilisation en tant que dispositif d'entraînement et de retenue

Cette demande fait suite à la demande de brevet Ser. N ° 08/276 093 déposé le 15 juillet 1994 maintenant le brevet US. N ° 5,463,884 pour un" COMMUNIQUÉ RAPIDEPASSER LES MENOTTESAVOIR DES MOYENS DE SURPRESSION POUR PERMETTRE UNE DOUBLE UTILISATION COMME DISPOSITIF DE FORMATION ET DE RETENUE" par Lansing S.Woo et Ronnie J.Frigulti, accueilli le 3 avril 1995.

1. Domaine de l'invention

La présente invention concerne le domaine des dispositifs de contention personnels, et plus spécifiquementmenottesdu type normalement utilisé par les policiers dans l'exercice de leurs fonctions.

2. Description de l'art connexe

La procédure demenottesun suspect.

Cependant, aujourd'hui, les policiers de&reçoivent beaucoup trop peu de pratique en bonnemenottestechniques. Maîtrise demenottestechniques nécessitent une pratique régulière et cohérente, et en l'absence de pratique régulière, la compétence est rapidement perdue, tout comme la confiance personnelle dans la tactique d'un GGmenottesaptitude.

La plupart des agents des forces de l'ordre sont tenus de pratiquer régulièrement et de se qualifier avec leurs armes de service, mais très peu sont tenus de réviser et de pratiquer régulièrementmenottestechniques dans la mesure nécessaire pour développer des compétences et des compétences durables. Le plus grand facteur décourageant la pratique régulière est peut-être la difficulté à supprimer lemenottesune fois qu'ils sont sécurisés. Ceci est dû à la dextérité requise pour manipuler la clé pour déverrouiller lemenottes. Placementmenottessur un suspect (ou un partenaire de formation) est plutôt simple car la procédure est facilitée par l'utilisation du mécanisme de cliquet et de cliquet habituel qui permet aux menottes d'être&«giflées sur GG»; poignets du suspect&sans utiliser de clé. Pourtant, lorsque les menottes doivent être retirées, l'agent doit maintenir le bras du suspect&en place, insérer la clé dans une menotte avec le bon alignement avec le trou de la serrure, faire tourner la clé pour soulever le cliquet à ressort de le cliquet et manipulez les menottes pour ouvrir la caution. En outre, lorsque des menottes ayant des mécanismes de verrouillage doubles (par exemple, le brevet US n ° 4 574 600 délivré à Moffet) sont utilisées pour une sécurité accrue en empêchant le suspect de crocheter la serrure de la menotte, une étape supplémentaire est nécessaire pour d'abord faire tourner la clé dans un sens de non-ouverture pour déverrouiller le mécanisme de verrouillage double.

Lors de la formation, le problème se pose que trop de temps est perdu à retirer lemenottesen utilisant une clé plutôt qu'en pratiquant des techniques d'application appropriées. Au cours d'une session de formation typique sur les menottes, environ les deux tiers à trois quarts de la session de formation sont consacrés par les élèves à enlever les menottes, laissant trop peu de temps pour pratiquer d'autres techniques de menottes. Souvent, les instructeurs demandent aux étudiants de simuler le processus de menottes réel afin de gagner du temps de formation. Un autre inconvénient est qu'avec de tels retards dans la pratique réelle et l'utilisation de techniques simulées, les étudiants s'ennuient rapidement avec la formation et ne développent donc pas facilement les compétences nécessaires pour menotter un suspect en toute sécurité.

Dans l'art antérieur, les menottes jouets, telles que celles décrites dans les brevets Les numéros 1 806 163 et 3 423 871 délivrés à TJ Hoglund et CF Foley, respectivement, ont été conçus avec un mécanisme de libération rapide pour faciliter l'ouverture des menottes par les enfants. Cependant, ces menottes sont conçues pour être utilisées uniquement comme jouets car elles peuvent être facilement ouvertes par le porteur sans utiliser de clé. Bien que de telles menottes puissent en théorie être adaptées à des fins de formation, elles ne seraient pas facilement acceptées pour une telle utilisation par les forces de police puisqu'elles ne présentent pas la même conception et la même fonctionnalité que celles effectivement utilisées sur le terrain. Un agent qui s'entraîne avec un type de menottes différent pendant la formation ne possède pas les compétences et la confiance nécessaires pour utiliser les menottes réelles dans la rue. En outre, il serait également difficile de justifier les dépenses engagées par les services de police municipaux et d'État pour des ensembles séparés de menottes de formation, car elles ne peuvent être utilisées qu'à des fins de formation.

En conséquence, il serait avantageux de fournir une menotte du type normalement utilisé par les agents de police ayant un mécanisme de libération rapide à des fins de formation et des moyens pour contourner le mécanisme de libération rapide de sorte que la menotte de formation puisse être convertie en un dispositif de retenue pour de utilisation.

Un autre objectif de la formation sur les menottes est de développer chez les élèves une habitude de toujours engager une fonction de double verrouillage de la menotte après que la menotte est fixée sur le suspect. Parce qu'actuellement, un étudiant doit utiliser l'extrémité d'une clé de menottes ou d'un autre objet pour engager ce double mécanisme de verrouillage pendant la formation, les étudiants oublient souvent d'engager entièrement le mécanisme de double verrouillage.

En conséquence, il serait avantageux de fournir une menotte du type normalement utilisé par les policiers ayant des moyens pour engager / désengager rapidement le mécanisme à double verrouillage à des fins de formation et un moyen de retirer ces moyens de sorte que la menotte d'entraînement puisse être convertie en un dispositif de retenue pour une utilisation réelle.

Certaines menottes recommandent des articles pour votre référence ：

https://senken-bodycamera.en.made-in-china.com/product/qyYQsXFKlTcg/China-Police-Edition-Double-Key-Chain-Handcuff.html

https://www.senkencorp.com/search/handcuff.html

https://senken.en.alibaba.com/search/product?SearchText=handcuff

https://senken-bodycamera.en.made-in-china.com/product/keywordSearch?word=handcuff& subaction=hunt& style=b& mode=et& code=0& comProvince=nolimit& order=0& isOpenCorrection=1

La vidéo des menottes:

https://www.youtube.com/watch?v=59rcOB1g1ms

https://www.youtube.com/watch?v=tt1FHbiJ4R0

https://www.youtube.com/watch?v=WBOlplSF7ps

Un objet de la présente invention est donc de proposer une menotte à dégagement rapide ayant des moyens de surpassement pour permettre une double utilisation comme dispositif d'entraînement et de contention.

Un autre objet de la présente invention est de proposer une menotte ayant des boutons à dégagement rapide montés sur les côtés opposés de la béquille de la menotte, les boutons étant couplés au cliquet de l'ensemble de verrouillage via une tige à dégagement rapide pour désengager le cliquet. du cliquet et déverrouillage de la menotte lors du mouvement des boutons.

C'est encore un autre objet de la présente invention de proposer une menotte à dégagement rapide telle que décrite ci-dessus ayant un double mécanisme de verrouillage pour fixer le cliquet au cliquet et empêcher la menotte d'être déverrouillée avec les boutons à dégagement rapide pour permettre l'utilisation de la menotte. comme un véritable dispositif de contention.

Un autre objet de la présente invention est de proposer une menotte ayant un double mécanisme de verrouillage en plus d'un arbre à dégagement rapide pour déverrouiller à la fois le double mécanisme de verrouillage lors de la rotation de l'arbre et les menottes lors de la rotation et de la translation de l'arbre. , l'arbre à dégagement rapide étant détachable de son accouplement au cliquet pour convertir la menotte en un dispositif de retenue réel.

Un autre objet de la présente invention est de proposer une menotte ayant un double arbre de verrouillage couplé au double mécanisme de verrouillage en plus d'un arbre à libération rapide pour déverrouiller la menotte. L'arbre de verrouillage double engage et désengage le mécanisme de verrouillage double et est détachable de son accouplement au mécanisme de verrouillage double pour convertir la menotte en un dispositif de retenue réel.

Ces objectifs et d'autres de la présente invention sont atteints en proposant une menotte ayant des boutons à dégagement rapide montés sur le côté qui permettent à la menotte d'être déverrouillée et retirée manuellement sans utiliser de clé. L'invention est principalement destinée à être utilisée dans l'entraînement car elle réduit considérablement le temps nécessaire pour déverrouiller et retirer les menottes pendant les séances d'entraînement. Cependant, l'invention propose en outre un double mécanisme de verrouillage qui non seulement verrouille le cliquet sur le cliquet, mais verrouille également les boutons à dégagement rapide en place de sorte que la menotte puisse être utilisée comme un dispositif de retenue réel par les policiers sur le terrain.

En outre, dans un autre mode de réalisation de la présente invention, une menotte de type d'entraînement est pourvue d'un double mécanisme de verrouillage qui peut également être déverrouillé via les boutons à dégagement rapide pour fournir une formation plus rapide et meilleure au fonctionnement de la fonction de double verrouillage lorsque la menotte est appliqué aux poignets d # 39; un stagiaire GG. Néanmoins, ce type de menottes de formation peut être converti en un dispositif de retenue réel par détachement des boutons à dégagement rapide et de la tige de la menotte de sorte qu'un suspect ne puisse pas déverrouiller la menotte.

De plus, dans un mode de réalisation préféré de la présente invention, une menotte de type entraînement est pourvue d'un double mécanisme de verrouillage qui est engagé et désengagé par le mouvement d'un double arbre de verrouillage et d'un bouton, qui sont couplés au double mécanisme de verrouillage. Cette double tige de verrouillage simplifie considérablement l'engagement / désengagement du mécanisme de double verrouillage et aide ainsi à développer une habitude chez les étudiants de toujours engager le mécanisme de double verrouillage après que la menotte est fixée sur un suspect. La menotte est également dotée de boutons à dégagement rapide, couplés à la tige à dégagement rapide, pour déverrouiller les menottes lors de la translation de la tige.

Les objets, caractéristiques et avantages de la présente invention ressortiront de la description détaillée suivante dans laquelle:

figure. 1 (A) est une vue d'extrémité simplifiée de la menotte montrant les plaques latérales parallèles de l'anse comportant deux arbres à dégagement rapide et des boutons fixés à celle-ci, l'élément de cliquet disposé entre les plaques latérales et une clé utilisée pour verrouiller et déverrouiller la menotte.

figure. 1 (B) est une vue latérale de la menotte de la présente invention montrant l'élément à cliquet fixé à l'intérieur de l'anse en plus de la surface d'une plaque latérale de l'anse représentant un trou de serrure, le bouton de l'arbre à dégagement rapide et un fente horizontale pour manipuler le mécanisme de verrouillage double.

figure. La figure 2 (A) est une vue latérale d'un mode de réalisation de la menotte montrant le cliquet en position sécurisée et le mécanisme de double verrouillage situé en position engagée.

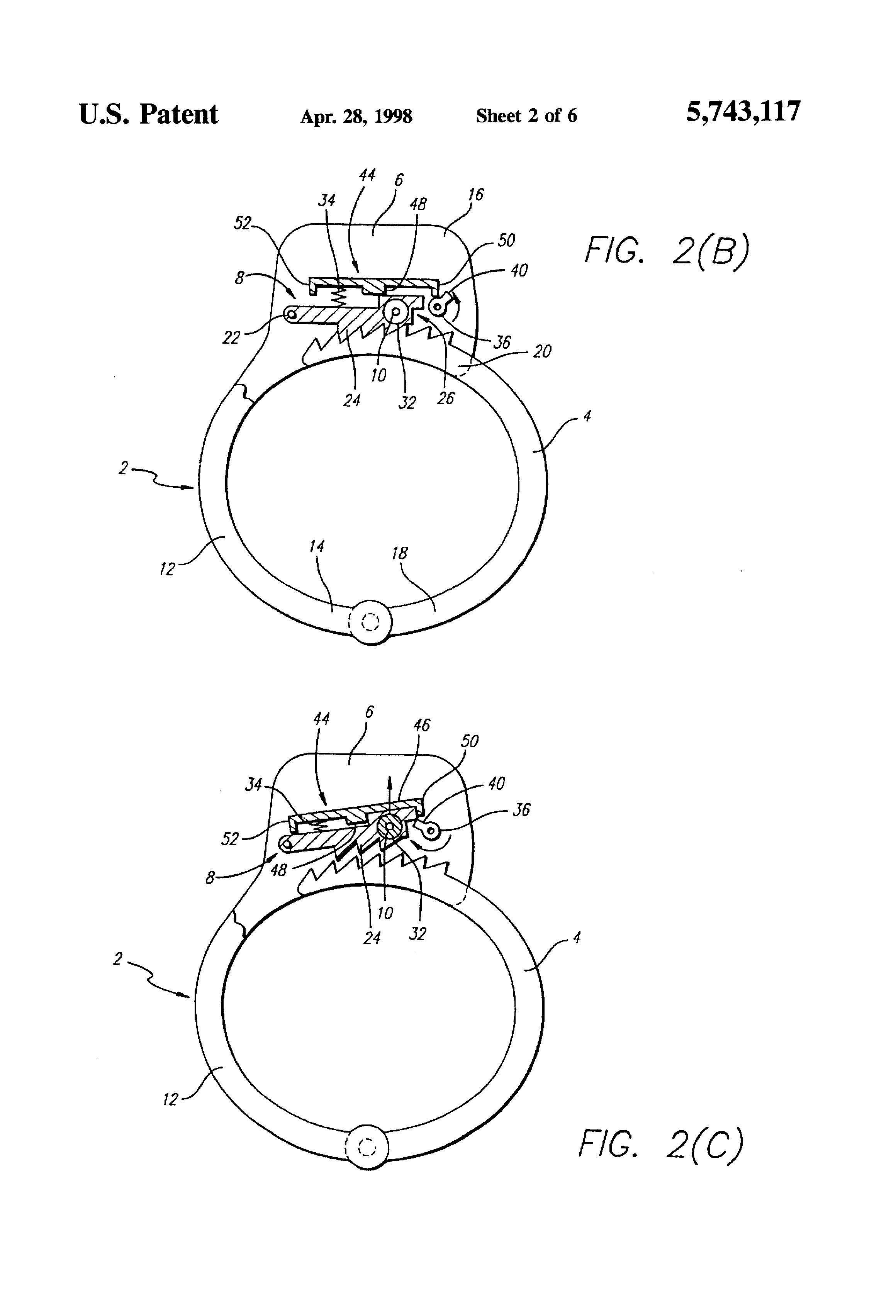

figure. La figure 2 (B) est une vue latérale d'un mode de réalisation de la menotte montrant le cliquet en position sécurisée et le mécanisme de double verrouillage situé en position débrayée.

figure. La figure 2 (C) est une vue latérale d'un mode de réalisation de la menotte montrant le cliquet en position non sécurisée et le mécanisme de double verrouillage situé en position débrayée.

figure. 3 (A) est une vue latérale d'un autre mode de réalisation de la menotte montrant l'élément à cliquet étant engagé par le cliquet et le mécanisme de verrouillage double situé dans la position engagée, l'arbre à dégagement rapide pouvant tourner autour de son accouplement au cliquet pour désengagez le mécanisme de verrouillage double.

figure. 3 (B) est une vue latérale de l'autre mode de réalisation de la menotte représentée sur la Fig. 3 (A), l'élément de cliquet étant engagé par le cliquet et le mécanisme de verrouillage double étant désengagé par la rotation de l'arbre à dégagement rapide.

figure. 3 (C) est une vue d'extrémité partielle de l'ensemble de verrouillage selon l'autre mode de réalisation représenté sur la Fig. 3 (A) dans lequel l'arbre à dégagement rapide est couplé de manière pivotante au cliquet via une articulation à rotule amovible.

figure. 3 (D) est une vue d'extrémité partielle de l'ensemble de verrouillage selon l'autre mode de réalisation représenté sur la Fig. 3 (A) dans lequel l'arbre à dégagement rapide est couplé de manière pivotante au cliquet via un filetage mutuel entre l'extrémité de l'arbre et une douille formée dans le cliquet.

figure. 4 (A) est une vue latérale d'un autre mode de réalisation de la menotte montrant l'élément à cliquet étant engagé par le cliquet et le mécanisme de verrouillage double situé dans la position engagée, avec l'arbre à dégagement rapide couplé de manière pivotante à une plaque latérale de l'anse. à proximité de la seconde extrémité du cliquet pour permettre le désengagement du double mécanisme de verrouillage et le déverrouillage de la menotte avec un seul mouvement de rotation de l'arbre.

figure. 4 (B) est une vue latérale de l'autre mode de réalisation de la menotte représentée sur la Fig. 4 (A), l'organe d'encliquetage étant engagé par le cliquet et le mécanisme de verrouillage double situé en position débrayée.

figure. 4 (C) est une vue latérale de l'autre mode de réalisation de la menotte représentée sur la Fig. 4 (A), le cliquet étant dégagé du cliquet et le mécanisme de verrouillage double également situé en position débrayée.

figure. 5 (A) est une vue latérale d'un autre mode de réalisation de la menotte montrant à la fois l'arbre à dégagement rapide, le double arbre de verrouillage et les boutons correspondants à chaque extrémité.

figure. 5 (B) illustre une vue en coupe de la menotte à travers la ligne A' - A'.

figure. 5 (C) illustre une vue en coupe de la menotte à travers la ligne B' - B'.

DESCRIPTION DETAILLEE DE L'INVENTION

La présente invention propose une menotte à dégagement rapide ayant des moyens de surpassement pour permettre une double utilisation en tant que dispositif d'entraînement et dispositif de retenue. Dans la description suivante, à des fins d'explication et non de limitation, des détails spécifiques sont présentés, tels que des structures et éléments préférés, des dimensions particulières, des techniques spécifiques, etc. afin de fournir une compréhension approfondie de la présente invention. Cependant, il apparaîtra à l'homme du métier que la présente invention peut être mise en pratique dans d'autres modes de réalisation et sans tous les détails spécifiques exposés. Dans d'autres cas, les caractéristiques et utilisations bien connues ne sont pas décrites en détail afin d'éviter d'obscurcir inutilement la présente invention.

Comme le montrent les Fig. 1 (A) et 1 (B), la menotte à dégagement rapide de la présente invention comprend une anse 2 ayant des plaques latérales parallèles 12 s'étendant entre les première et seconde extrémités 14, 16 de l'anse 2 et un élément de cliquet arqué 4 ayant une extrémité 18 couplée de manière pivotante à la première extrémité 14 de l'anse 2 pour permettre le passage d'une extrémité distale 20 de l'élément à rochet 4 entre les plaques latérales parallèles 12. A la seconde extrémité 16 de l'anse 2, un ensemble de verrouillage fermé 6 est prévu à l'intérieur des plaques latérales 12 de l'anse 2. Comme le montrent chacune des Fig. 2-4, l'ensemble de verrouillage 6 comprend généralement un cliquet 8 ayant une première extrémité 22 couplée de manière pivotante à l'anse 2 et une seconde extrémité 24 adaptée avec des dents pour venir en prise avec les dents de l'organe d'encliquetage 4. La seconde extrémité 24 du cliquet 8 est pivotante entre une position sécurisée où les dents du cliquet 8 sont engagées avec les dents de l'organe de cliquet 4 et une position non sécurisée où le cliquet 8 est entièrement dégagé de l'organe d'encliquetage 4. La deuxième extrémité 24 du cliquet 8 est rappelé en engagement avec l'élément à rochet 4 au moyen d'un élément à ressort 34 appliqué sur une surface supérieure du cliquet 8.

En plaçant la menotte sur le poignet d'un suspect, l'extrémité distale 20 de l'élément de cliquet 4 est pivotée dans le sens anti-horaire autour de l'avant-bras et insérée dans l'ensemble de verrouillage 6 où les dents du cliquet 8 et de l'élément de cliquet 4 s'engagent. pour fixer l'élément à cliquet 4 à l'intérieur de la béquille 2. Pour déverrouiller la menotte sans utiliser la libération rapide, le cliquet 8 est dégagé de l'élément à rochet 4 au moyen d'une clé 36 insérée à travers un trou de serrure 42 formé dans une plaque latérale 12 de l'anse 2. A une extrémité distale 20 de la clé 36, une bride 40 est prévue pour venir en prise avec un épaulement vertical 26 formé à la seconde extrémité 24 du cliquet 8 lors d'une rotation dans le sens des aiguilles d'une montre de la clé 36. La bride 40 de la clé 36 soulève l'épaulement vertical 26 vers le haut pour soulever le cliquet 8 hors des dents de l'élément à rochet 4 contre la force de rappel de l'élément à ressort 34.

Pour convertir la menotte décrite ci-dessus en un dispositif d'entraînement, la présente invention propose un mécanisme de libération rapide comprenant une tige 10 fixée à une face latérale du cliquet 8 à sa seconde extrémité 24, de préférence dans une orientation généralement perpendiculaire à la face latérale. . Comme le montrent les Fig. 1 (A) et 2 (A), l'extrémité distale 20 de la tige 10 fait saillie à travers une fente verticale (non représentée) formée dans une plaque latérale respective 12 de l'anse 2 et a attaché à celle-ci un bouton circulaire 32 ayant un diamètre plus grand. que la longueur de la fente. Avec cette modification, un stagiaire peut désengager le cliquet 8 de l'organe d'encliquetage 4 sans utiliser de clavette 36 par translation du bouton 32 et de l'axe 10 vers le haut le long de la fente. Dans un mode de réalisation préféré (représenté sur la figure 1 (A)), un deuxième arbre 10 est en outre attaché à une face latérale opposée du cliquet 8 et comprend une extrémité distale faisant saillie à travers une deuxième fente formée dans la plaque latérale 12 avec un bouton 32 ci-joint. En utilisant ce mode de réalisation, un stagiaire peut déverrouiller rapidement la menotte en manipulant l'un ou l'autre des boutons 32 quelle que soit l'orientation de la menotte lorsqu'elle est placée sur les avant-bras d'un autre apprenti.

Avec la mise en œuvre d'un mécanisme de libération rapide, la menotte de la présente invention est bien adaptée à la pratique des techniques de menottes car elle conserve la fonctionnalité et les caractéristiques de conception des menottes conventionnelles mais permet de retirer la menotte par un simple mouvement des doigts.

Ainsi, l'une des parties les plus dangereuses de l'appréhension d'un suspect - c'est-à-dire de menotter le suspect - peut désormais être répétée de nombreuses fois en peu de temps pour s'assurer que chaque policier possède les compétences requises.

Cependant, afin de rendre la menotte rentable et plus polyvalente, la présente invention propose en outre une menotte à dégagement rapide conçue pour une utilisation à la fois pour l'entraînement et pour une utilisation réelle dans la rue. Ceci est accompli en prévoyant un double mécanisme de verrouillage sous la forme d'un élément d'arrêt 44 disposé au-dessus du cliquet 8 comme représenté sur les Fig. 2-4. Comme le montrent les Fig. 2-3, l'élément de butée 44 peut prendre la forme d'une simple barre allongée 46, mais dans une variante de réalisation, l'élément de butée 44 forme une partie étendue de l'élément à ressort 34 utilisé pour solliciter le cliquet 8 contre l'élément à rochet 4 comme le montrent les Fig. 4 (A), 4 (B), 4 (C) et 5.

L'élément d'arrêt 44 comprend une partie d'épaulement s'étendant vers le bas 48 disposée de préférence à proximité du centre de l'élément d'arrêt 44 et à proximité d'un évidement formé dans la surface supérieure de la seconde extrémité 24 du cliquet 8. L'élément d'arrêt 44 comprend en outre des premier et des deuxièmes rebords s'étendant vers le bas 50, 52 disposés sur les extrémités respectives de l'élément d'arrêt 44, le premier rebord 50 étant situé à proximité de la deuxième extrémité 24 du cliquet 8 et du rebord 40 de la clé 36 lors de son insertion. Dans un mode de réalisation préféré, l'élément de butée 44 est mobile dans une direction généralement horizontale (ou parallèle au cliquet 8) par application d'une force sur l'une ou l'autre des brides 40 pour déplacer la partie d'épaulement 48 vers et hors de contact avec la surface supérieure du cliquet 8. Lorsqu'il est en contact avec le cliquet 8, l'organe de butée 44 agit pour maintenir l'engagement entre le cliquet 8 et l'organe d'encliquetage 4 malgré le mouvement de l'arbre à dégagement rapide 10 ou la rotation de la clavette 36.

Dans une variante de réalisation, représentée sur les Fig. 2 (A), 2 (B) et 2 (C), le double mécanisme de verrouillage est engagé par translation de l'organe de butée 44 de gauche à droite pour déplacer la partie d'épaulement 48 depuis le dessus de l'évidement du cliquet 8 vers une position de contact. avec la surface supérieure du cliquet 8. Le mécanisme est alors débrayé par déplacement de l'organe de butée 44 dans le sens opposé. En référence aux Fig. 1 (A) et 2 (A), le mécanisme est de préférence engagé en insérant et en déplaçant la crosse 38 de la clé 36 à l'intérieur d'une fente horizontale formée dans une plaque latérale 12 de l'anse 2 en prise avec la deuxième bride 52 de la butée élément 44. Le mécanisme est de préférence désengagé en faisant tourner le rebord 40 de la clé 36 à l'intérieur de l'ensemble de verrouillage 6 dans le sens inverse des aiguilles d'une montre en engagement avec le premier rebord 50 de l'élément d'arrêt 44. Néanmoins, il devrait être évident que d'autres moyens pour déplacer l'organe de butée 44 peut être conçu, par exemple, en insérant la crosse 38 de la clé 36 dans une fente 28 formée dans une plaque latérale 12 (ou entre des plaques latérales 12) à droite de la première bride 50 pour déplacer le l'organe de butée 44 hors de contact avec le cliquet 8, et en faisant tourner la clé 36 dans le sens des aiguilles d'une montre pour engager le premier flasque 50 et déplacer l'organe de butée 44 en contact avec le cliquet 8.

Grâce à cette construction, les menottes à dégagement rapide sont désormais adaptées à une utilisation réelle par les policiers sur le terrain. Lorsqu'un suspect est appréhendé, la menotte est fixée à l'avant-bras du suspect&en insérant l'élément à cliquet 4 dans la béquille 2 et en utilisant la crosse 38 de la clé 36 pour engager la deuxième bride 52 de l'élément d'arrêt 44 et déplacer l'organe de butée 44 en contact avec le cliquet 8 (figure 2 (A)). Dans cette double position verrouillée, le suspect est empêché de déverrouiller la menotte par le mouvement du bouton 32 de l'arbre à dégagement rapide 10 car il ne peut être déplacé qu'après que le double mécanisme de verrouillage a été désengagé par insertion et rotation de la clé 36 en un sens anti-horaire (figure 2 (B)). La menotte peut alors être déverrouillée soit par rotation de la clé 36 dans le sens des aiguilles d'une montre, soit simplement en tirant vers le haut sur le bouton 32 de l'axe de dégagement rapide 10 (figure 2 (C)).

Selon une variante de réalisation illustrée aux Fig. 3 (A) et 3 (B), la menotte de la présente invention est pourvue d'un arbre à dégagement rapide 10 couplé de manière pivotante au cliquet 8 à sa seconde extrémité 24. L'arbre rotatif 10 comprend une bride latérale ou saillie 30 disposée à proximité. à son couplage au cliquet 8 pour engagement avec une protubérance latérale 60 formée sur la partie d'épaulement 48 de l'organe d'arrêt 44. De cette manière, le mécanisme de verrouillage double peut être désengagé sans avoir besoin d'une clé 36 en faisant tourner le bouton 32 de la tige 10 dans le sens anti-horaire pour engager la saillie latérale 30 avec la protubérance latérale 60 et déplacer la partie d'épaulement 48 hors de contact avec le cliquet 8. Ensuite, pour déverrouiller la menotte, l'utilisateur n'a qu'à soulever le bouton 32 de la arbre à dégagement rapide 10 vers le haut pour désengager le cliquet 8 de l'élément à rochet 4.

En outre, la double fonctionnalité de la menotte est conservée dans ce mode de réalisation en prévoyant un mécanisme de libération qui déconnecte l'arbre à dégagement rapide 10 de son accouplement en rotation au cliquet 8 de sorte que le bouton 32, l'arbre 10 et la saillie latérale 30 de l'arbre 10 peuvent être retirées des menottes lorsque l'on souhaite convertir les menottes pour une utilisation réelle. Le mécanisme de libération peut comprendre une articulation à rotule amovible (et flexible) 56, la bille étant fixée à l'extrémité de l'arbre 10 et la douille étant formée dans la face latérale du cliquet 8 (figure 3 (C)) pour permettre la rotation de l'arbre 10 lors de l'insertion de son extrémité dans la douille. En variante, le mécanisme de libération peut comprendre la disposition de filets 58 sur l'extrémité de l'arbre 10 et une douille filetée formée dans la face latérale du cliquet 8 (figure 3 (D)) de sorte qu'une rotation dans le sens antihoraire de l'arbre 10 agit pour désengager le mécanisme de verrouillage double tandis qu'une rotation dans le sens des aiguilles d'une montre de l'arbre 10 (lorsque la partie d'épaulement 48 est déplacée hors du contact avec le cliquet 8) agit pour dévisser l'arbre 10 du cliquet 8. En outre, l'arbre à dégagement rapide 10 peut être rendu détachable en l'insérant complètement à travers le cliquet 8 et les deux plaques latérales 12 de l'anse 2 et en le fixant en place en fixant un bouton 32 à chaque extrémité de l'arbre 10 via des filetages ou des joints à rotule. Avec cette construction, l'arbre 10 est retiré en détachant l'un des boutons 32 et en tirant l'arbre 10 hors du trou d'insertion. Pour parfaire ce mode de réalisation pour une utilisation réelle, il est préférable de prévoir la fente formée dans la plaque latérale 12 de l'anse 2, et donc le couplage de l'arbre 10 au cliquet 8, aussi loin à gauche de la partie d'épaulement 48 de l'organe de butée 44 que possible (lorsqu'il est en contact avec le cliquet 8) pour empêcher un suspect de désengager le mécanisme de double verrouillage en déplaçant la partie d'épaulement 48 vers la gauche avec un instrument.

Dans un mode de réalisation de la présente invention qui ne comprend pas d'élément d'arrêt 44, la tige 10, au lieu de s'étendre perpendiculairement au plan de la menotte, peut être dans le plan de la menotte. Par exemple, l'arbre 10 qui est couplé au cliquet 8 peut s'étendre verticalement vers le haut à partir du cliquet 8 et s'étendre depuis le haut de la seconde extrémité de la portion de billet. Dans ce mode de réalisation, on peut libérer lepasser les menottes(c'est-à-dire provoquer le dégagement du cliquet 8 de l'élément de cliquet 4) en tirant l'arbre 10 dans une direction généralement vers le haut. La connexion de l'arbre au cliquet peut se faire par l'intermédiaire d'un joint à rotule ou par les filetages prévus (par exemple, une vis à œil), comme décrit précédemment en référence à la Fig. 3C et 3D.

En outre, dans un mode de réalisation avec un organe d'arrêt 44, qui agit pour maintenir l'engagement entre le cliquet 8 et l'organe d'encliquetage 4 malgré le mouvement de l'arbre à dégagement rapide 10 ou la rotation d'une clavette 36, un arbre peut être couplé à l'organe d'arrêt. 44 pour engager et désengager l'élément d'arrêt 44. L'arbre peut être couplé à l'élément d'arrêt 44 par une partie supérieure de la seconde extrémité de l'anse (c'est-à-dire le long d'une ligne verticale imaginaire tirée à travers la seconde extrémité de l'anse). Cet accouplement peut être réalisé via des filets ou une rotule. Un utilisateur dupasser les menottespeut engager l'élément d'arrêt 44 en déplaçant l'arbre dans une direction verticale généralement descendante, et désengager l'élément d'arrêt 44 en déplaçant l'arbre dans une direction verticale généralement ascendante. Pour convertir la formationpasser les menottesdans un dispositif de retenue réel, cet arbre, qui est couplé de manière détachable à l'organe d'arrêt 44, qui dans ce mode de réalisation est une barre, est retiré de sorte qu'un suspect ne peut pas désengager l'organe d'arrêt 44 sans clavette.

Selon une autre variante de réalisation de la présente invention représentée sur les Fig. 4 (A), 4 (B) et 4 (C), l'arbre à dégagement rapide 10 est couplé en rotation à une plaque latérale 12 de l'anse 2 ou à un élément fixe (non représenté) à l'intérieur de l'ensemble de verrouillage 6 au lieu de étant couplé au cliquet lui-même. L'arbre 10 comprend à nouveau une saillie latérale 30 à proximité de l'accouplement adaptée pour engager à la fois le premier flasque 50 de l'organe de butée 44 et l'épaulement vertical 26 du cliquet 8 afin que le mécanisme de verrouillage double puisse être désengagé et lepasser les menottesdéverrouillé par une seule rotation de l'arbre 10 dans le sens des aiguilles d'une montre. Pour ce faire, la saillie latérale 30 s'étend jusqu'à une position entre la partie d'épaulement 48 et le premier rebord 50 de l'organe de butée 44 (lorsque la partie d'épaulement 48 est en contact avec le cliquet 8) de sorte que lors d'une rotation dans le sens des aiguilles d'une montre, la partie latérale la saillie 30 déplace la partie d'épaulement 48 (vers la droite) hors de la surface supérieure du cliquet 8 et soulève en outre l'épaulement vertical 26 du cliquet 8 vers le haut. Dans ce mode de réalisation, l'arbre 10 est couplé à l'anse 2 ou à l'élément fixe de telle sorte qu'il est concentrique avec le trou de serrure 42 formé sur un côté opposé de l'anse 2. De cette manière, à la fois l'extension latérale de l'arbre 10 et la bride 40 de la clavette 36 n'entrent pas en contact mais sont positionnés pour s'engager avec la première bride 50 de l'organe d'arrêt 44 et l'épaulement vertical 26 du cliquet 8. De plus, l'accouplement de l'arbre 10 au cliquet 8 dans ce mode de réalisation peut être en outre adapté avec un mécanisme de libération comme décrit ci-dessus afin de permettre une double utilisation dupasser les menottes.

En se référant maintenant à la Fig. 5 (A), une vue latérale d'un autre mode de réalisation de la présente invention est illustrée. L'élément d'arrêt 44 est une bande allongée de métal dans ce mode de réalisation. L'élément d'arrêt 44 agit comme un double mécanisme de verrouillage qui peut être amené dans une position verrouillée, où l'élément d'arrêt 44 empêche le cliquet 8 d'être désengagé des dents de l'élément à rochet 4 (non représenté). Lorsque l'organe de butée 44 est dans une position déverrouillée, le cliquet 8 peut être dégagé des dents de l'organe d'encliquetage 4, au moyen de l'arbre à dégagement rapide 10 ou par une clavette 36 (non représentée). Dans ce mode de réalisation particulier, l'élément d'arrêt 44 agit à la fois comme mécanisme de verrouillage double et comme ressort qui sollicite le cliquet 8 vers l'élément de rochet arqué 4. L'élément d'arrêt 44 peut comprendre une bande de métal allongée solidaire, comme illustré sur la Fig. 5 (A), ou peut être un élément solide comme illustré sur les Fig. 2 (A) -2 (C).

Dans le cas où l'organe d'arrêt 44 est un organe plein, le ressort 34 devient un élément individuel, et n'est plus solidaire de l'organe d'arrêt 44 (par exemple, figures 2 (A) -2 (C), élément 34). L'utilisation d'un ressort séparé 34 pour solliciter le cliquet 8 contre l'élément arqué 4 est clairement représentée sur les Fig. 2 (A) -2 (C).

figure. 5 (A) illustre également l'arbre à dégagement rapide 10 qui est relié à un bouton 32. Comme mentionné précédemment, une translation du bouton 32, relié à l'arbre à dégagement rapide 10, désengage le cliquet 8 des dents du cliquet arqué. l'organe 4 (voir figures 3 (C) et 3 (D)) lorsque l'organe d'arrêt 44 est en position déverrouillée. Dans ce mode de réalisation, l'arbre à dégagement rapide 10 est couplé directement au cliquet 8.

En se référant encore à la Fig. 5 (A), l'organe de butée 44 comprend une partie d'épaulement 48 s'étendant vers le bas, qui vient en prise avec une surface supérieure du cliquet 8 dans la position de verrouillage double et n'est pas couplée au cliquet 8 en position déverrouillée. L'élément d'arrêt 44 comprend en outre des premier et deuxième rebords s'étendant vers le bas 50, 52 disposés sur les extrémités respectives de l'élément d'arrêt 44, où le premier rebord 50 est situé à proximité de la deuxième extrémité 24 du cliquet 8 et du rebord 40 d'une clé 36 lorsque insérée, et la deuxième bride 52 est située à proximité d'une fente horizontale 62. Comme mentionné précédemment, l'élément d'arrêt 44 est mobile dans une direction généralement horizontale par application d'une force sur la deuxième bride 52 pour déplacer la partie d'épaulement 48 vers et hors de contact. avec la surface supérieure du cliquet 8. Lorsqu'il est en contact avec le cliquet, l'organe de butée 44 agit pour maintenir l'engagement entre le cliquet 8 et l'organe de cliquet 4 (non représenté), malgré le mouvement d'un arbre à dégagement rapide 10 ou la rotation de une clé 36.

Dans ce mode de réalisation, le mécanisme de verrouillage double est engagé en déplaçant l'organe d'arrêt 44 par un deuxième arbre 60, couplé au deuxième flasque 52 de l'organe d'arrêt 44. En déplaçant le deuxième arbre 60 dans une direction généralement horizontale, l'organe d'arrêt 44 qui est couplé de manière amovible au deuxième arbre 60 au niveau du deuxième flasque 52, vient en prise avec le cliquet 8. Ce double mécanisme de verrouillage peut également être engagé en insérant et en déplaçant la crosse 38 de la clé 36 à travers la fente horizontale 62, qui est formée sur le côté plaque 12 de l'anse 2, en contact avec la deuxième bride 52 de l'organe de butée 44.

Le deuxième arbre 60 s'étend à travers la fente horizontale 62 formée dans une plaque latérale 12 de l'anse 2. En outre, ce deuxième arbre 60 traverse les deux plaques latérales 12 de l'anse 2, et vient en prise avec la deuxième bride 52 de l'organe d'arrêt 44. Le deuxième l'arbre 60 est fixé en place en fixant un premier bouton 64 à une extrémité du deuxième arbre 60 et un deuxième bouton 65 à l'autre extrémité du deuxième arbre 60. Les premier et deuxième boutons 64, 65 peuvent être fixés au deuxième arbre 60 de plusieurs manières (par exemple, via des filetages ou une rotule et douille). Avec cette construction, le deuxième arbre 60 est retiré en détachant l'un des boutons 64, 65 et en tirant le deuxième arbre 60 hors de la fente horizontale 62.

figure. 5 (B) illustre une vue en coupe dupasser les menottespar la ligne A' - A'. figure. 5 (B) illustre le premier arbre 10 ayant un premier bouton 32 disposé à une extrémité et un second bouton 33 disposé à une extrémité opposée. Le premier arbre 10 traverse le cliquet 8 et les deux flasques 12. La Fig. La figure 5 (B) illustre également un deuxième arbre 60 (par exemple, un arbre divisé) ayant un premier bouton 64, disposé à une extrémité, et un deuxième bouton 65 disposé à une extrémité opposée. Lorsque le deuxième arbre 60 est un arbre fendu, le deuxième arbre 60 vient en prise avec les deux côtés de la deuxième bride 52 de l'élément d'arrêt 44 comme illustré.

figure. 5 (C) illustre une coupe dupasser les menottespar la ligne B' - B'.

figure. 5 (C) illustre le premier arbre 10 ayant un premier bouton 32 à une extrémité et un second bouton 33 à une extrémité opposée. L'arbre 10 passe à travers une pièce de cliquet 8 et passe également à travers des plaques latérales 12. Un deuxième arbre 60 ayant un premier bouton 64 et un deuxième bouton 65 aux extrémités opposées est également représenté. Le deuxième arbre 60 traverse les plaques latérales 12 et vient en prise avec l'élément d'arrêt 44.

On notera que bien que la présente invention ait été décrite en termes de modes de réalisation préférés et alternatifs, il sera apprécié que diverses modifications et altérations pourraient être apportées pour améliorer le fonctionnement dupasser les menottespar l'homme du métier sans sortir de l'esprit et de la portée de l'invention. Par conséquent, l'invention doit être mesurée en fonction des revendications qui suivent.
